《法規》〈電気設備技術基準〉[H18:問6]接地工事の種類と接地抵抗値に関する空欄穴埋問題

Contents

1 【問題】
2 【ワンポイント解説】
3 【解答】

【問題】

【難易度】★★☆☆☆（やや易しい）

次の表は，「電気設備技術基準の解釈」に基づく，接地工事の種類と，それぞれの接地工事の種類に応じてその値以下とすることとされている接地抵抗値を記載したものである。文中の$ \ \fbox{$\hskip3em\Rule{0pt}{0.8em}{0em}$} \ $に当てはまる語句又は数値を解答群の中から選び，その記号をマークシートに記入しなさい。
\[
\begin{array}{|l|l|}
\hline
接地工事の種類 & 　　　　　　　　接　地　抵　抗　値 \\
\hline
\ \mathrm {A} \ 種接地工事 & 10 \ \mathrm {[\Omega ]} \\
\hline
\ \mathrm {B} \ 種接地工事 & 変圧器の高圧側又は特別高圧側の電路の \ \fbox {　（１）　} \ 電流の \\
& アンペア数で \ 150 \ (変圧器の高圧側の電路又は使用電圧が \\
& \ 35 \ 000 \ \mathrm {[V]} \ 以下の特別高圧側の電路と低圧側の電路との \\
& \ \fbox {　（２）　} \ により低圧電路の対地電圧が \ 150 \ \mathrm {[V]} \ を超えた \\
& 場合に， \ 1 \ 秒を超え \ \fbox {　（３）　} \ 秒以内に自動的に高圧電路 \\
& 又は使用電圧が \ 35 \ 000 \ \mathrm {[V]} \ 以下の特別高圧電路を遮断す \\
& る装置を設けるときは \ 300 \ ， \ 1 \ 秒以内に自動的に高圧電路 \\
& 又は使用電圧が \ 35 \ 000 \ \mathrm {[V]} \ 以下の特別高圧電路を遮断する \\
& 装置を設けるときは \ 600 \ )を除した値に等しいオーム数 \\
\hline
\ \mathrm {C} \ 種接地工事 & 10 \ \mathrm {[\Omega ]} \ (低圧電路において，当該電路に地絡を生じた場合 \\
& に \ 0.5 \ 秒以内に自動的に電路を遮断する装置を施設する \\
& ときは， \ \fbox {　（４）　} \ \mathrm {[\Omega ]} \ ) \\
\hline
\ \mathrm {D} \ 種接地工事 & \ \fbox {　（５）　} \ \mathrm {[\Omega ]} \ (低圧電路において，当該電路に地絡を \\
& 生じた場合に \ 0.5 \ 秒以内に自動的に電路を遮断する装置を \\
& 施設するときは， \ \fbox {　（４）　} \ \mathrm {[\Omega ]} \ ) \\
\hline
\end{array}
\]

〔問6の解答群〕
\[
\begin{eqnarray}
&（イ）&　1.5　　　　　&（ロ）&　2　　　　　&（ハ）&　3 \\[ 5pt ] &（ニ）&　100　　　　　&（ホ）&　150　　　　　&（ヘ）&　200 \\[ 5pt ] &（ト）&　500　　　　　&（チ）&　700　　　　　&（リ）&　1 \ 000 \\[ 5pt ] &（ヌ）&　定　格　　　　　&（ル）&　1 \ 線地絡　　　　　&（ヲ）&　接　近 \\[ 5pt ] &（ワ）&　混　触　　　　　&（カ）&　結　合　　　　　&（ヨ）&　短　絡 \\[ 5pt ] \end{eqnarray}
\]

【ワンポイント解説】

電気設備の技術基準の解釈第17条からの出題です。
電気設備の技術基準の解釈第17条の接地工事の内容は計算問題でも出題され，電験合格のためには必須の知識とも言えます。
必ず各値は覚えておくようにして下さい。

【解答】

(1)解答：ル
電気設備の技術基準の解釈第17条第2項第1号17-1表の通り，$ \ 1 \ $線地絡電流となります。

(2)解答：ワ
電気設備の技術基準の解釈第17条第2項第1号17-1表の通り，混触となります。

(3)解答：ロ
電気設備の技術基準の解釈第17条第2項第1号17-1表の通り，$ \ 2 \ $秒となります。

(4)解答：ト
電気設備の技術基準の解釈第17条第3項第1号及び第4項第1号の通り，$ \ 500 \ $$ \mathrm {[\Omega ]} \ $となります。

(5)解答：ニ
電気設備の技術基準の解釈第17条第4項第1号の通り，$ \ 100 \ $$ \mathrm {[\Omega ]} \ $となります。

＜電気設備の技術基準の解釈第17条(抜粋)＞
$ \ \mathrm {A} \ $種接地工事は，次の各号によること。

　一　接地抵抗値は，$ \ 10 \ \mathrm {\Omega } \ $以下であること。

　二　接地線は，次に適合するものであること。

　　イ　故障の際に流れる電流を安全に通じることができるものであること。

　　ロ　ハに規定する場合を除き，引張強さ$ \ 1.04 \ \mathrm {kN} \ $以上の容易に腐食し難い金属線又は直径$ \ 2.6 \ \mathrm {mm} \ $以上の軟銅線であること。

$2$　$ \ \mathrm {B} \ $種接地工事は，次の各号によること。

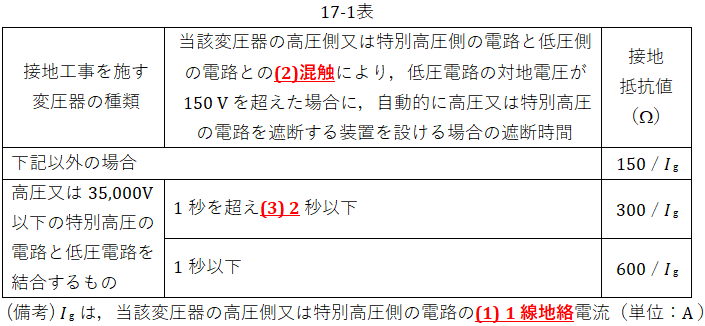

　一　接地抵抗値は，17-1表に規定する値以下であること。

　二　17-1表における$ \ 1 \ $線地絡電流$ \ I_{\mathrm {g}} \ $は，次のいずれかによること。

　　イ　実測値

　　ロ　高圧電路においては，17-2表に規定する計算式により計算した値。ただし，計算結果は，小数点以下を切り上げ，$ \ 2 \ \mathrm {A} \ $未満となる場合は$ \ 2 \ \mathrm {A} \ $とする。

　　　　　　　　　　　　　　　17-2表　略

$3$　$ \ \mathrm {C} \ $種接地工事は，次の各号によること。

　一　接地抵抗値は，$ \ 10 \ \mathrm {\Omega } \ $（低圧電路において，地絡を生じた場合に$ \ 0.5 \ $秒以内に当該電路を自動的に遮断する装置を施設するときは，(4)$ \ \color{red}{\underline {500 \ \mathrm {\Omega }}} \ $$ \mathrm {\Omega } \ $）以下であること。

　二　接地線は，次に適合するものであること。

　　イ　故障の際に流れる電流を安全に通じることができるものであること。

　　ロ　ハに規定する場合を除き，引張強さ$ \ 0.39 \ \mathrm {kN} \ $以上の容易に腐食し難い金属線又は直径$ \ 1.6 \ \mathrm {mm} \ $以上の軟銅線であること。

$4$　$ \ \mathrm {D} \ $種接地工事は，次の各号によること。

　一　接地抵抗値は，(5)$ \ \color{red}{\underline {100}} \ $$ \mathrm {\Omega } \ $（低圧電路において、地絡を生じた場合に$ \ 0.5 \ $秒以内に当該電路を自動的に遮断する装置を施設するときは，(4)$ \ \color{red}{\underline {500}} \ $$ \mathrm {\Omega } \ $）以下であること。

　二　接地線は，第3項第2号の規定に準じること。
