《法規》〈電気施設管理〉[R07下:問10]高圧受電設備の単線結線図に当てはまる機器に関する空欄穴埋問題

【問題】

【難易度】★★☆☆☆（やや易しい）

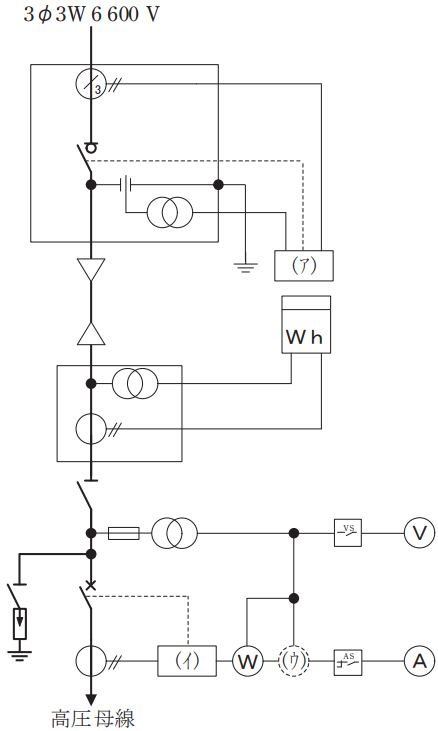

図は，高圧受電設備の単線結線図の一部である。

図の空白箇所(ア)～(ウ)に設置する機器又は計器として，正しいものを組み合わせたのは次のうちどれか。

\[
\begin{array}{cccc}
& （ア） & （イ） & （ウ） \\
\hline
(1) & 　地絡継電器　 & 　過電圧継電器　 & 　周波数計　 \\
\hline
(2) & 　過電圧継電器　 & 　過電流継電器　 & 　周波数計　 \\
\hline
(3) & 　過電流継電器　 & 　地絡継電器　 & 　周波数計　 \\
\hline
(4) & 　過電流継電器　 & 　地絡継電器　 & 　力率計　 \\
\hline
(5) & 　地絡継電器　 & 　過電流継電器　 & 　力率計　 \\
\hline
\end{array}
\]

【ワンポイント解説】

高圧受電設備に設けられている機器に関する問題です。
配置を覚えていなくても，単線結線図の図記号を理解していれば，正答が導き出せるかと思います。
本問は平成15年問10の再出題ですが，平成25年問10にも類題が出題されています。

1.単線結線図の図記号
単線結線図のうち，本問で使用されている図記号は以下の通りとなります。

零相変流器\( \ \left( \mathrm {ZCT}\right) \ \)
変流器ではありますが，三相一括で検出することで地絡事故時に発生する零相電流を検出することを目的としてします。

変流器\( \ \left( \mathrm {CT}\right) \ \)
大電流を小電流に変流し，計器が使用できる電流値にします。

計器用変圧器\( \ \left( \mathrm {VT}\right) \ \)
高圧を低圧に変圧し，計器が使用できる電圧値にします。

指示計器
電圧，電流，電力等を指示する計器です。\( \ \mathrm {V} \ \)の記載があれば電圧，\( \ \mathrm {I} \ \)の記載があれば電流，\( \ \mathrm {W} \ \)の記載があれば電力，となります。

電力量計
電力量\( \ \left( \mathrm {Wh}\right) \ \)を積算する計器です。

高圧交流負荷開閉器\( \ \left( \mathrm {PAS}\right) \ \)
開閉器の一つで，\( \ \mathrm {GR} \ \)付\( \ \mathrm {PAS} \ \)であると，地絡事故時に自動的に電路を開放する機能を持ちます。

ケーブルヘッド\( \ \left( \mathrm {CH}\right) \ \)
ケーブルの端でジョイントする箇所を指します。

遮断器\( \ \left( \mathrm {CB}\right) \ \)
事故時の電流を遮断する機能を持つ開閉器です。

断路器\( \ \left( \mathrm {DS}\right) \ \)
作業時等線路停止時に電路を開閉する装置です。原則無電圧時のみに開閉可能で事故時の電流を遮断することはできません。

ヒューズ\( \ \left( \mathrm {PF}\right) \ \)
設定した電流値が一定時間流れると溶断し，電路を遮断することができる機器です。

避雷器\( \ \left( \mathrm {LA}\right) \ \)
落雷時に発生する瞬間的な過電圧を逃がす機器です。

電圧切替スイッチ\( \ \left( \mathrm {VS}\right) \ \)
三相の表示電圧を切り替えることができるスイッチです。

電流切替スイッチ\( \ \left( \mathrm {AS}\right) \ \)
三相の表示電流を切り替えることができるスイッチです。

【解答】

解答：(5)
(ア)
　ワンポイント解説「1.単線結線図の図記号」の通り，（ア）の機器には零相変流器と計器用変圧器の測定値から信号を\( \ \mathrm {GR} \ \)付\( \ \mathrm {PAS} \ \)に送っているので，地絡継電器となります。

(イ)
　ワンポイント解説「1.単線結線図の図記号」の通り，（イ）の機器には変流器と計器用変圧器の測定値から信号を遮断器に送っているので，過電流継電器となります。

(ウ)
　ワンポイント解説「1.単線結線図の図記号」の通り，（ウ）の機器には変流器と計器用変圧器の測定値を検出しているので，力率計となります。
