【問題】

【難易度】★★★☆☆（普通）

配電用変電所の設備更新工事又は緊急対応などに活用されている移動用変電設備（\( \ 66 \ \mathrm {[kV]} \ / \ 6 \ \mathrm {[kV]} \ \)又は\( \ 77 \ \mathrm {[kV]} \ / \ 6 \ \mathrm {[kV]} \ \)）に関して，次の事項について簡潔に述べよ。

\( (1) \)　所要機能

\( (2) \)　設備概要

【ワンポイント解説】

移動用変電設備に関する問題です。
出題は移動用変電設備ですが，基本的には一般の変電設備をコンパクトにまとめたようなものなので，変電設備の知識があればある程度得点できるかと思います。

1.移動用変電設備
変電の用に供される電気設備の総合体で，貨物自動車等で移動して使用することを目的とし，変電機器がコンパクトに収められてる変電設備をいいます。

①主な用途
・災害・緊急時の復旧
　台風や地震などの不慮の自然災害で破損した変電所の代替として迅速に電力を供給します。
・計画的な設備更新
　既存の変電所の定期点検や更新工事の際，停電を回避または最小限に抑えるために活用されます。
・イベントや臨時需要
　大規模な屋外イベントや一時的に大電力が必要となる現場で，仮設の変電設備として機能します。

②主な構成機器
・移動用変圧器
　高い電圧（例：\( \ 66 \ \mathrm {kV} \ \)）を、施設や機器で使用できる電圧（例：\( \ 6.6 \ \mathrm {kV} \ \)）へ降圧します。
・開閉設備
　電力供給の切り離しや事故発生時に電流を遮断して回路を保護する遮断器があります。
・ケーブル
　一次側および二次側を外部の送電線に接続するための電力・制御ケーブルです。
・制御盤及び保護継電器
　設備の監視や異常時の保護を行います。
その他，ブッシングや冷却ファン等の設備もあります。

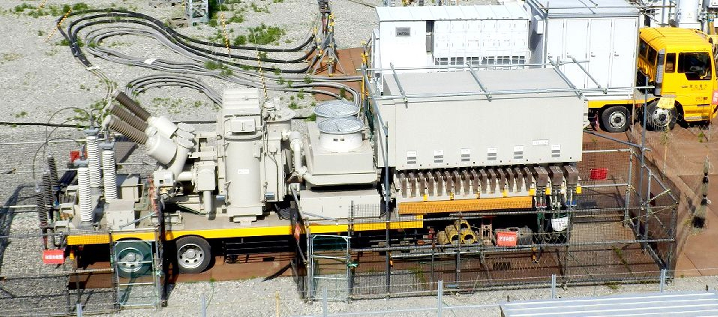

出典：北芝電機株式会社　ＨＰ
ＵＲＬ：https://www.kitashiba.co.jp/product/transformer/mobile.html

【解答】

(1)所要機能
(ポイント)
・ワンポイント解説「1.移動用変電設備」の通りです。

(試験センター解答)
主な所要性能としては，次のような多機能の移動用変電設備であること。
①　高い機動性を有していること。
　\( \ 66\)（又は\( \ 77 \ \)）\(\mathrm {[kV]} \ \)受電用ブッシング，\( \ 72\)（又は\( \ 84 \ \)）\(\mathrm {[kV]} \ \)遮断器，\( \ 66\)（又は\( \ 77 \ \)）\(\mathrm {[kV]} / 6 \ \mathrm {[kV]} \ \)変圧器（タップ切換装置付）と\( \ 7.2 \ \mathrm {[kV]} \ \)遮断器を有する数回線の引出口など主な変電設備をトラック（又はトレーラー）に積載でき移動がしやすいこと。
②　コンパクトで軽量設計であること。
　橋梁などの補強を要しないで，トラック（又はトレーラー）で輸送できるようコンパクトであること。
③　多機能形であること。
　ディジタル保護・制御装置を装着していること。
④　使いやすさと高耐振性を有すること。
　非舗装道路でも支障なく運行して機能に支障ないこと。

(2)設備概要
(ポイント)
・ワンポイント解説「1.移動用変電設備」の通りです。

(試験センター解答例)
\( \ 1 \ \)台のトラック（又はトレーラー）に積載する主な変電設備の概要としては，
①　\( \ 72\)（又は\( \ 84 \ \)）\(\mathrm {[kV]} \ \)遮断器
②　\( \ 66\)（又は\( \ 77 \ \)）\(\mathrm {[kV]} / 6 \ \mathrm {[kV]} \ \)移動用変圧器（タップ切換装置付）が\( \ 10 \ \mathrm {[MV\cdot A]} \ \)程度まで実用化されていて，風冷で\( \ 30 \ \mathrm {[％]} \ \)程度の過負荷仕様のものがある。
③　\( \ 66\)（又は\( \ 77 \ \)）\(\mathrm {[kV]} \ \)気中ブッシング。
④　\( \ 3\sim 8 \ \)台の\( \ 7.2 \ \mathrm {[kV]} \ \)遮断器とそれらのフィーダが接続できる引出口を持つ配電盤。
⑤　移動用変電設備の保護や制御のためのコンパクトで多機能のディジタル保護・制御装置が装備され，遠方制御機能が付加される場合もある。
以上のほか，別輸送で\( \ 66\)（又は\( \ 77 \ \)）\(\mathrm {[kV]} \ \)移動用\( \ \mathrm {CV} \ \)ケーブル，\( \ 6 \ \mathrm {[kV]} \ \)移動用\( \ \mathrm {CV} \ \)ケーブルなどが挙げられる。
