《電力》〈送電〉[H19:問11]CVTケーブルのCV-3Cケーブルと比較した特徴に関する空欄穴埋問題

【問題】

【難易度】★★☆☆☆（やや易しい）

\( \ \mathrm {CVT} \ \)ケーブルは，\( \ 3 \ \)心共通シース型\( \ \mathrm {CV} \ \)ケーブルと比べて\( \ \fbox {　 （ア） 　} \ \)が大きくなるため，\( \ \fbox {　 （イ） 　} \ \)を大きくとることができる。また，\( \ \fbox {　 （ウ） 　} \ \)の吸収が容易であり，\( \ \fbox {　 （エ） 　} \ \)やすいため，接続箇所のマンホールの設計寸法を縮小化できる。

上記の記述中の空白箇所(ア)，(イ)，(ウ)及び(エ)に当てはまる語句として，正しいものを組み合わせたのは次のうちどれか。
\[
\begin{array}{ccccc}
& （ア） & （イ） & （ウ） & （エ） \\
\hline
(1) & 　熱抵抗　 & 　最高許容温度　 & 　発生熱量　 & 　曲　げ　 \\
\hline
(2) & 　熱放散　 & 　許容電流　　　 & 　熱伸縮　　 & 　曲　げ　 \\
\hline
(3) & 　熱抵抗　 & 　許容電流　　　 & 　熱伸縮　　 & 　伸ばし　 \\
\hline
(4) & 　熱放散　 & 　最高許容温度　 & 　発生熱量　 & 　伸ばし　 \\
\hline
(5) & 　熱放散　 & 　最高許容温度　 & 　熱伸縮　　 & 　伸ばし　 \\
\hline
\end{array}
\]

【ワンポイント解説】

\( \ \mathrm {CVT} \ \)ケーブルに関する問題です。
\( \ \mathrm {CVT} \ \)ケーブルを現場で扱ったことがある方であれば，現物をイメージしやすいため容易に解けたかと思います。
本問の内容は，特徴を丸暗記というよりは構造をイメージしながら理解した方が頭に入りやすいかと思います。

1.\( \ \mathrm {CVT} \ \)ケーブルの特徴

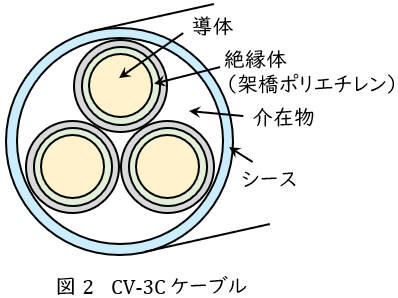

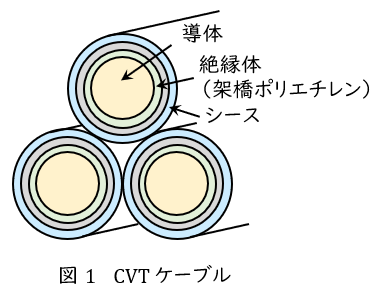

\( \ \mathrm {CVT} \ \)ケーブルは図1に示すように\( \ \mathrm {CV} \ \)ケーブルをより合わせたような構造をなっており，図2に示すような\( \ 3 \ \)心共通シース型の\( \ \mathrm {CV} \ \)ケーブルと比較し，以下のような特徴があります。
・介在物がなくより合わせた構造であることから，熱放散が良い
・熱放散が良いので，許容電流が\( \ 10 \ \mathrm {％} \ \)程大きくなる
・より合わせた構造であることから，熱伸縮による応力を吸収しやすい
・介在物がないため，軽量で曲げやすい

【解答】

解答：(2)
(ア)
ワンポイント解説「1.\( \ \mathrm {CVT} \ \)ケーブルの特徴」の通り，\( \ \mathrm {CVT} \ \)ケーブルは，\( \ 3 \ \)心共通シース型\( \ \mathrm {CV} \ \)ケーブルと比べて熱放散が大きくなります。

(イ)
ワンポイント解説「1.\( \ \mathrm {CVT} \ \)ケーブルの特徴」の通り，\( \ \mathrm {CVT} \ \)ケーブルは，\( \ 3 \ \)心共通シース型\( \ \mathrm {CV} \ \)ケーブルと比べて許容電流を大きく取れます。最高許容温度は架橋ポリエチレン見合い（約\( \ 90 \ \)℃）なので変わりません。

(ウ)
ワンポイント解説「1.\( \ \mathrm {CVT} \ \)ケーブルの特徴」の通り，\( \ \mathrm {CVT} \ \)ケーブルは，\( \ \mathrm {CV} \ \)ケーブルをより合わせたような構造であることから，熱伸縮の吸収が容易となります。

(エ)
ワンポイント解説「1.\( \ \mathrm {CVT} \ \)ケーブルの特徴」の通り，\( \ \mathrm {CVT} \ \)ケーブルは曲げやすいという特徴があります。
