《電力》〈配電〉[H18:問10]スポットネットワーク受電設備に関する空欄穴埋問題

Contents

1 【問題】
2 【ワンポイント解説】
3 【解答】

【問題】

【難易度】★★☆☆☆（やや易しい）

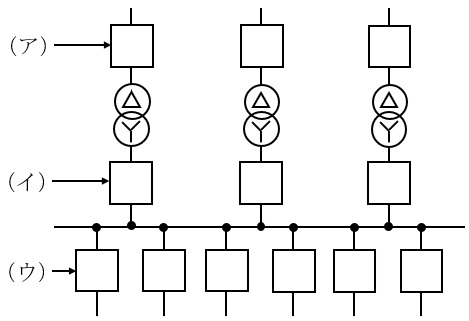

図に示すスポットネットワーク受電設備において，(ア)，(イ)及び(ウ)の設備として，最も適切なものを組み合わせたのは次のうちどれか。

\[
\begin{array}{cccc}
& （ア） & （イ） & （ウ） \\
\hline
(1) & 　{\displaystyle ネットワーク}　\atop 　{\displaystyle プロテクタ　}　 & 　断路器　　　　 & 　幹線保護装置　　　　 \\
\hline
(2) & 　{\displaystyle ネットワーク}　\atop 　{\displaystyle プロテクタ　}　 & 　断路器　　　　 & 　プロテクタヒューズ　 \\
\hline
(3) & 　断路器　　　　 & 　{\displaystyle ネットワーク}　\atop 　{\displaystyle プロテクタ　}　 & 　プロテクタ遮断器　　 \\
\hline
(4) & 　断路器　　　　 & 　幹線保護装置　 & 　プロテクタヒューズ　 \\
\hline
(5) & 　断路器　　　　 & 　{\displaystyle ネットワーク}　\atop 　{\displaystyle プロテクタ　}　 & 　幹線保護装置　 \\
\hline
\end{array}
\]

【ワンポイント解説】

スポットネットワーク配電方式の構成に関する問題です。
スポットネットワーク方式はその特徴的な構成や複雑な保護方式から，電験でも出題が多い分野です。名称だけでなく特徴も覚えておきましょう。

1.スポットネットワーク配電方式

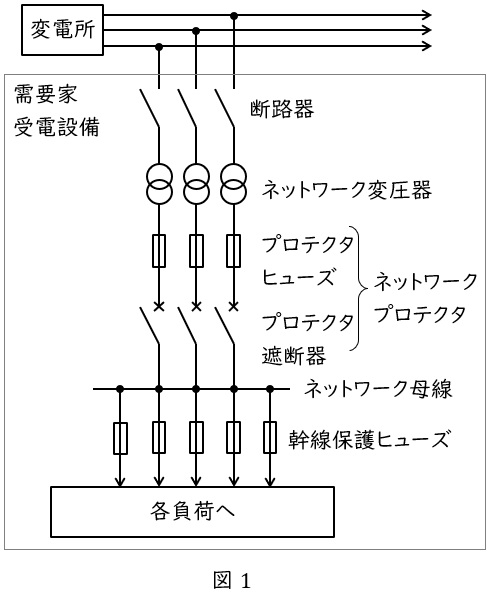

図1のように複数の配電線から複数の回線で供給する方式で，以下のような特徴があります。
・信頼性が高い
・常時稼働率を高めることができる
・電圧変動率が小さい
・負荷増設が容易
・ネットワーク母線に高信頼度が求められる
・プロテクタ遮断器でやや複雑なインタロック回路を構成する必要がある
