《電力》〈水力・火力〉[H28:問2]同期発電機の比較に関する問題

【問題】

【難易度】★★☆☆☆(やや易しい)

次の文章は,発電所に用いられる同期発電機である水素発電機とタービン発電機の特徴に関する記述である。

水力発電所に用いられる水素発電機は直結する水車の特性からその回転速度はおおむね\(\mathrm {100 min^{-1}~1200 min^{-1}}\)とタービン発電機に比べ低速である。したがって,商用周波数\(\mathrm {50 / 60 Hz}\)を発生させるために磁極を多くとれる\(\fbox {  (ア)  }\)を用い,大形機では据付面積が小さく落差を有効に使用できる立軸形が用いられることが多い。タービン発電機に比べ,直径が大きく軸方向の長さが短い。
一方,火力発電所に用いられるタービン発電機は原動機である蒸気タービンと直結し,回転速度が水車に比べ非常に高速なため2極機又は4極機が用いられ,大きな遠心力に耐えるように,直径が小さく軸方向に長い横軸形の\(\fbox {  (イ)  }\)を採用し,その回転子の軸及び鉄心は一体の鍛造軸材で作られる。
水車発電機は,電力系統の安定度の面及び負荷遮断時の速度変動を抑える点から発電機の経済設計以上のはずみ車効果を要求される場合が多く,回転子直径がより大きくなり,鉄心の鉄量が多い,いわゆる鉄機械となる。
一方,タービン発電機は,上述の構造のため界磁巻線を施す場所が制約され,大きな出力を得るためには電機子巻線の導体数が多い,すなわち銅量が多い,いわゆる銅機械となる。
鉄機械は,体格が大きく重量が重く高価になるが,短絡比が\(\fbox {  (ウ)  }\),同期インピーダンスが\(\fbox {  (エ)  }\)なり,電圧変動率が小さく,安定度が高く,\(\fbox {  (オ)  }\)が大きくなるといった利点をもつ。

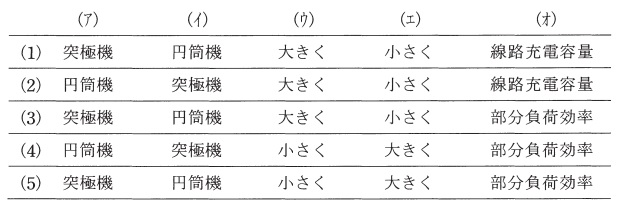

上記の記述中の空白箇所(ア),(イ),(ウ),(エ)及び(オ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。

【ワンポイント解説】

文章の内容は非常に重要な内容となります。一般的には表にした方が見やすいので,下記のように整理します。

【解答】

解答:(1)
すべてワンポイント解説の表の通りです。
