《法規》〈電気設備技術基準〉[H27:問9]分散型電源の系統連系設備に係る用語の定義に関する空欄穴埋問題

【問題】

【難易度】★★☆☆☆（やや易しい）

次の文章は，「電気設備技術基準の解釈」おける，分散型電源の系統連系設備に係る用語の定義の一部である。

a.「解列」とは，\( \ \fbox {　 （ア） 　} \ \)から切り離すことをいう。

b.「逆潮流」とは，分散型電源設置者の構内から，一般送配電事業者が運用する\( \ \fbox {　 （ア） 　} \ \)側へ向かう\( \ \fbox {　 （イ） 　} \ \)の流れをいう。

c.「単独運転」とは，分散型電源を連系している\( \ \fbox {　 （ア） 　} \ \)が事故等によって系統電源と切り離された状態において，当該分散型電源が発電を継続し，線路負荷に\( \ \fbox {　 （イ） 　} \ \)を供給している状態をいう。

d.「\( \ \fbox {　 （ウ） 　} \ \)的方式の単独運転検出装置」とは，分散型電源の有効電力出力又は無効電力出力等に平時から変動を与えておき，単独運転移行時に当該変動に起因して生じる周波数等の変化により，単独運転状態を検出する装置をいう。

e.「\( \ \fbox {　 （エ） 　} \ \)的方式の単独運転検出装置」とは，単独運転移行時に生じる電圧位相又は周波数等の変化により，単独運転状態を検出する装置をいう。

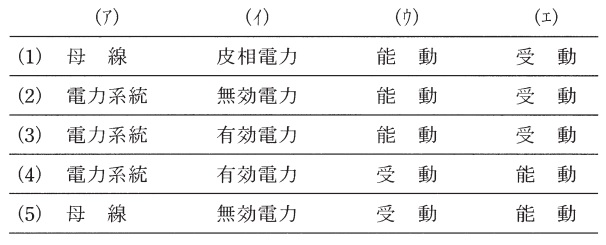

上記の記述中の空白箇所(ア)，(イ)，(ウ)及び(エ)に当てはまる組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。
\[
\begin{array}{ccccc}
& （ア） & （イ） & （ウ） & （エ） \\
\hline
(1) & 　母　線　 & 　皮相電力　 & 　能　動　 & 　受　動　 \\
\hline
(2) & 　電力系統　 & 　無効電力　 & 　能　動　 & 　受　動　 \\
\hline
(3) & 　電力系統　 & 　有効電力　 & 　能　動　 & 　受　動　 \\
\hline
(4) & 　電力系統　 & 　有効電力　 & 　受　動　 & 　能　動　 \\
\hline
(5) & 　母　線　 & 　無効電力　 & 　受　動　 & 　能　動　 \\
\hline
\end{array}
\]

【ワンポイント解説】

用語の定義からの出題ですが，(ウ)と(エ)は国語力で解けてしまう問題であると思います。電気設備技術基準の解釈の一番最初にある用語とは別に分散型電源の用語の定義が第220条に規定されています。分散型電源は近年出題が増加傾向にあるので，重点的に学習するようにしましょう。

【解答】

解答：(3)
(ア)
電気設備の技術基準の解釈第220条第1項の三，四及び五の通り，「電力系統」となります。

(イ)
電気設備の技術基準の解釈第220条第1項の四及び五の通り，「有効電力」となります。

(ウ)
電気設備の技術基準の解釈第220条第1項の十一の通り，「能動」となります。

(エ)
電気設備の技術基準の解釈第220条第1項の十の通り，「受動」となります。

＜電気設備の技術基準の解釈第220条＞
この解釈において用いる分散型電源の系統連系設備に係る用語であって、次の各号に掲げるものの定義は、当該各号による。

一　発電設備等　
　発電設備又は電力貯蔵装置であって、常用電源の停電時又は電圧低下発生時にのみ使用する非常用予備電源以外のもの（第十六号に定める主電源設備及び第十七号に定める従属電源設備を除く。）

二　分散型電源
　電気事業法第38条第4項第一号、第三号又は第五号に掲げる事業を営む者以外の者が設置する発電設備等であって、一般送配電事業者若しくは配電事業者が運用する電力系統又は第十四号に定める地域独立系統に連系するもの

三　解列　
　(ア)電力系統から切り離すこと。

四　逆潮流　
　分散型電源設置者の構内から、一般送配電事業者が運用する(ア)電力系統側へ向かう(イ)有効電力の流れ

五　単独運転
　分散型電源を連系している(ア)電力系統が事故等によって系統電源と切り離された状態において、当該分散型電源が発電を継続し、線路負荷に(イ)有効電力を供給している状態

六　逆充電　
　分散型電源を連系している電力系統が事故等によって系統電源と切り離された状態において、分散型電源のみが、連系している電力系統を加圧し、かつ、当該電力系統へ有効電力を供給していない状態

七　自立運転
　分散型電源が、連系している電力系統から解列された状態において、当該分散型電源設置者の構内負荷にのみ電力を供給している状態

八　線路無電圧確認装置
　電線路の電圧の有無を確認するための装置

九　転送遮断装置
　遮断器の遮断信号を通信回線で伝送し、別の構内に設置された遮断器を動作させる装置

十　(エ)受動的方式の単独運転検出装置
　単独運転移行時に生じる電圧位相又は周波数等の変化により、単独運転状態を検出する装置

十一　(ウ)能動的方式の単独運転検出装置
　分散型電源の有効電力出力又は無効電力出力等に平時から変動を与えておき、単独運転移行時に当該変動に起因して生じる周波数等の変化により、単独運転状態を検出する装置

十二　スポットネットワーク受電方式
　\( \ 2 \ \)以上の特別高圧配電線（スポットネットワーク配電線）で受電し、各回線に設置した受電変圧器を介して\( \ 2 \ \)次側電路をネットワーク母線で並列接続した受電方式

十三　二次励磁制御巻線形誘導発電機
　二次巻線の交流励磁電流を周波数制御することにより可変速運転を行う巻線形誘導発電機

十四　地域独立系統
　災害等による長期停電時に、隣接する一般送配電事業者、配電事業者又は特定送配電事業者が運用する電力系統から切り離した電力系統であって、その系統に連系している発電設備等並びに第十六号に定める主電源設備及び第十七号に定める従属電源設備で電気を供給することにより運用されるもの

十五　地域独立系統運用者
　地域独立系統の電気の需給の調整を行う者

十六　主電源設備
　地域独立系統の電圧及び周波数を維持する目的で地域独立系統運用者が運用する発電設備又は電力貯蔵装置

十七　従属電源設備
　主電源設備の電気の供給を補う目的で地域独立系統運用者が運用する発電設備又は電力貯蔵装置

十八　地域独立運転
　主電源設備のみが、又は主電源設備及び従属電源設備が地域独立系統の電源となり当該系統にのみ電気を供給している状態
