《機械》〈情報伝送及び処理〉[H27:問14]論理回路の論理式の導出に関する計算問題

【問題】

【難易度】★★★★☆(やや難しい)

次の真理値表の出力を表す論理式として,正しい式を次の(1)~(5)のうちから一つ選べ。



(1) \(X=\overline A \cdot \overline B + \overline A \cdot \overline D +B\cdot C \cdot D\)  (2) \(X=\overline A \cdot B + \overline A \cdot \overline D +A\cdot B \cdot C\)
(2) \(X=\overline A \cdot \overline B + \overline A \cdot \overline D +A\cdot B \cdot C\)  (4) \(X=\overline A \cdot \overline B + \overline A \cdot \overline C +B\cdot C \cdot D\)
(5) \(X=\overline A \cdot \overline B + \overline A \cdot \overline C +A\cdot B \cdot D\)

【ワンポイント解説】

専門の方であれば,ある程度基本問題に近い内容ですが,電験受験者のほとんどの方は本問の専門外であると思います。カルノー図で解く方法とブール代数で解く方法があります。ルールをいろいろ記載していますが,慣れの面が強いので,問題演習を通じて理解するようにして下さい。

1.カルノー図
図1のように,真理値表を整理して,ブール代数を簡略化して解く方法です。カルノー図を使用する際,以下のルールがあります。
・00,01,1110の順に描く。
・0を書かず,1のみを記載する。
・なるべく大きな長方形で囲い,式を整理する。
・一番上と一番下及び一番左と一番右は繋がっていると考える。

2.ブール代数の法則
以下の法則は覚えるのではなく,高校生の数学で習った集合の内容を思い出し,頭でイメージするようにして下さい。
①恒等則
 \(1+A=1\),\(0\cdot A=0\),\(0+A=A\),\(1\cdot A =A\)

②べき等則
 \(A+A=A\),\(A\cdot A=A\)

③補元則
 \(A\cdot \overline A=0\),\(A +\overline A=1\)

④二重否定
 \(\overline {\overline A}=A\)

⑤交換則
 \(A+B=B+A\),\(A\cdot B =B\cdot A\)

⑥結合則
 \(A+(B+C)=(A+B)+C\),\(A\cdot (B\cdot C)=(A\cdot B)\cdot C\)

⑦分配則
 \(A\cdot (B+C)=A\cdot B +A\cdot C\),\(A+(B\cdot C)=(A+B)\cdot (A+C)\)

⑧吸収則
 \(A\cdot (A+B)=A\),\(A+A\cdot B=A\)

⑨ド・モルガンの定理
 \(\overline {A+B}=\overline A \cdot \overline B\),\(\overline {A\cdot B}=\overline A +\overline B\)

【解答】

解答:(3)

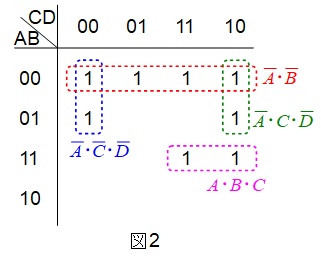

問題の真理値表をカルノー図に描くとワンポイント解説の図1のようになるから,カルノー図のルールに従って四角形で囲うと図2のようになる。

図2より,
\[
X=\overline A \cdot \overline B +\overline A \cdot C \cdot \overline D +\overline A \cdot \overline C \cdot \overline D +A\cdot B\cdot C
\] となるので,補元則と恒等則を使用して整理すると,
\[
\begin{eqnarray}
X&=&\overline A \cdot \overline B +\overline A \cdot C \cdot \overline D +\overline A \cdot \overline C \cdot \overline D +A\cdot B\cdot C \\[ 5pt ] &=&\overline A \cdot \overline B +\overline A \cdot 1 \cdot \overline D +A\cdot B\cdot C \\[ 5pt ] &=&\overline A \cdot \overline B +\overline A \cdot \overline D +A\cdot B\cdot C \\[ 5pt ] \end{eqnarray}
\] と求められる。
