《電力》〈配電〉[H28:問12]低圧配電系統の構成に関する空欄穴埋問題

【問題】

【難易度】★★★☆☆(普通)

次の文章は,低圧配電系統の構成に関する記述である。

放射状方式は,\( \ \fbox {  (ア)  } \ \)ごとに低圧幹線を引き出す方式で,構成が簡単で保守が容易なことから我が国では最も多く用いられている。

バンキング方式は,同一の特別高圧又は高圧幹線に接続されている\( \ 2 \ \)台以上の配電用変圧器の二次側を低圧幹線で並列に接続する方式で,低圧幹線の\( \ \fbox {  (イ)  } \ \),電力損失を減少でき,需要の増加に対し融通性がある。しかし,低圧側に事故が生じ,1台の変圧器が使用できなくなった場合,他の変圧器が過負荷となりヒューズが次々と切れ広範囲に停電を引き起こす\( \ \fbox {  (ウ)  } \ \)という現象を起こす可能性がある。この現象を防止するためには,連系箇所に設ける区分ヒューズの動作時間が変圧器一次側に設けられる高圧カットアウトヒューズの動作時間より\( \ \fbox {  (エ)  } \ \)なるよう保護協調をとる必要がある。
低圧ネットワーク方式は,複数の特別高圧又は高圧幹線から,ネットワーク変圧器及びネットワークプロテクタを通じて低圧幹線に供給する方式である。特別高圧又は高圧幹線側が1回線停電しても,低圧の需要家側に無停電で供給できる信頼度の高い方式であり,大都市中心部で実用化されている。

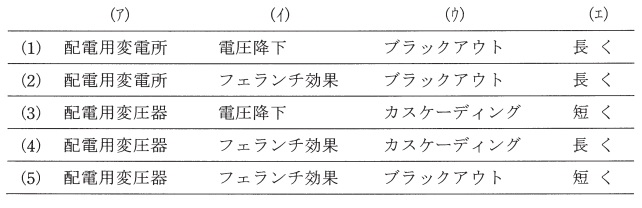

上記の記述中の空白箇所(ア),(イ),(ウ)及び(エ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。
\[
\begin{array}{ccccc}
& (ア) & (イ) & (ウ) & (エ) \\
\hline
(1) & 配電用変電所 & 電圧降下 & ブラックアウト & 長 く \\
\hline
(2) & 配電用変電所 & フェランチ効果 & ブラックアウト & 長 く \\
\hline
(3) & 配電用変圧器 & 電圧降下 & カスケーディング & 短 く \\
\hline
(4) & 配電用変圧器 & フェランチ効果 & カスケーディング & 長 く \\
\hline
(5) & 配電用変圧器 & フェランチ効果 & ブラックアウト & 短 く \\
\hline
\end{array}
\]

【ワンポイント解説】

配電系統の構成に関する問題で,いずれも重要な内容となります。低圧ネットワーク方式は本問では空白箇所になっていませんが,非常に重要な内容となります。

1.低圧バンキング方式
図1に示すように,同一の特別高圧又は高圧幹線に接続されている\( \ 2 \ \)台以上の配電用変圧器の二次側を低圧幹線で並列に接続する方式です。電圧降下,電力損失が軽減される,変圧器負荷分担が均等化し設備利用率が向上するというメリットがありますが,何らかの形で\( \ 1 \ \)台の変圧器が使用できなくなった時,他の変圧器が過負荷となりヒューズが次々と切れ広範囲に停電を引き起こすカスケーディングという現象が発生する可能性があります。

【解答】

解答:(3)
ワンポイント解説の通りです。区分ヒューズを高圧カットアウトヒューズの動作時間より短くすることで,停電範囲を極小化することができます。
