《機械》〈回転機〉[H28:問5]同期電動機の特性に関する空欄穴埋問題

【問題】

【難易度】★★☆☆☆(やや易しい)

次の文章は,同期電動機の特性に関する記述である。記述中の空白箇所の記号は,図中の記号と対応している。

図は同期電動機の位相特性曲線を示している。形が\( \ \mathrm {V} \ \)の字のようになっているので\( \ \mathrm {V} \ \)曲線とも呼ばれている。横軸は\( \ \fbox {  (ア)  } \ \),縦軸は\( \ \fbox {  (イ)  } \ \)で,負荷が増加するにつれ曲線は上側へ移動する。図中の破線は,各負荷における力率\( \ \fbox {  (ウ)  } \ \)の動作点を結んだ線であり,この破線の左側の領域は\( \ \fbox {  (エ)  } \ \)力率,右側の領域は\( \ \fbox {  (オ)  } \ \)力率の領域である。

上記の記述中の空白箇所(ア),(イ),(ウ),(エ)及び(オ)に当てはまる組合せとして,正しいものを次の(1)~(5)のうちから一つ選べ。
\[

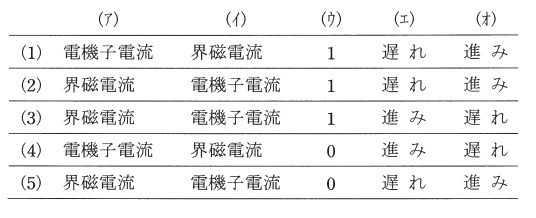

\begin{array}{cccccc}
& (ア) & (イ) & (ウ) & (エ) & (オ) \\
\hline
(1) & 電機子電流 & 界磁電流 & 1 & 遅 れ & 進 み \\
\hline
(2) & 界磁電流 & 電機子電流 & 1 & 遅 れ & 進 み \\
\hline
(3) & 界磁電流 & 電機子電流 & 1 & 進 み & 遅 れ \\
\hline
(4) & 電機子電流 & 界磁電流 & 0 & 進 み & 遅 れ \\
\hline
(5) & 界磁電流 & 電機子電流 & 0 & 遅 れ & 進 み \\
\hline
\end{array}
\]

【ワンポイント解説】

同期電動機の特性に関する問題です。特性であるため,基本的には暗記するしかありません。発電機の場合は遅れと進みが逆になるので注意が必要です。

【解答】

解答:(2)
(ア),(イ)
横軸が界磁電流で縦軸が電機子電流です。

(ウ)
図の点線は力率\( \ \mathrm {1} \ \)の線です。すなわち純抵抗負荷のの状態の時の特性となります。力率\( \ \mathrm {0} \ \)(負荷なし)という状況を想定すれば\( \ \mathrm {0} \ \)ではないことは想像がつきます。

(エ),(オ)
電動機の場合,左側が遅れ,右側が進みになります。
